Autenticación PPP CHAP (Cifrado MD5) | GNS3 | NETWORKING

TOPOLOGíA REFERENCIA [https://i.imgur.com/Wn2sD9t.png]

Programa e iso (c7200) utilizados acá -> ENLACE
*El usuario que se crea debe ser exactamente el mismo nombre del otro equipo (el hostname) y la clave debe ser la misma
*He marcado en naranja los lugares donde cambia algo a modo de facilitar la lectura

Vamos directo al Router R1:

Router_R1(config)#username Router_R2 password MISMACLAVE

Router_R1(config)#in s2/0

Router_R1(config-if)#encapsulation ppp

Router_R1(config-if)#ppp authenticacion chap

En el Router R2 lo mismo, pero con usuario cambiado

Router_R2(config)#username Router_R1 password MISMACLAVE

Router_R2(config)#in s2/0

Router_R2(config-if)#encapsulation ppp

Router_R2(config-if)#ppp authenticacion chap

Comprobar que funciono desde cualquiera de los dos Routers con el comando:

Router_R?#debug ppp authenticationn

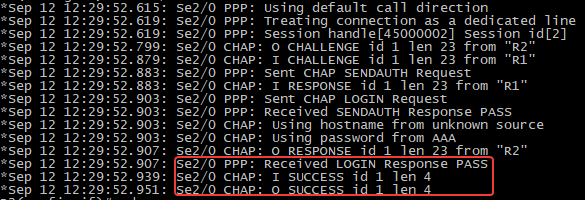

*Debería dar algo así (PASS)=

PARA DESACTIVAR  EL COMANDO ANTERIOR ES:

Router_R?#undebug all

Ahora sabes configurar autenticación mediante el protocolo CHAP el wn bacan
