Programa e iso (c7200, c3640) utilizados acá -> ENLACE

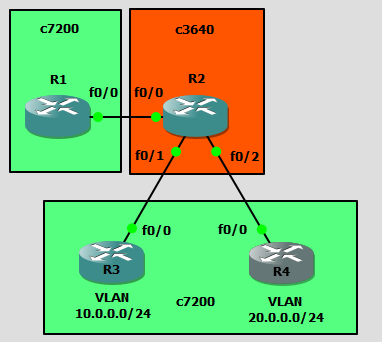

En este ejemplo crearemos dos VLANs en el Router R1 para ser asignadas independientemente en los Router R3 y R4
Partiremos creando las VLAN desde R1:
Pasamos al Switch, R2 y creamos la base de datos de las VLANs:
Accedemos a R3 e intentamos obtener IP:
Los mismo pasos para el cliente R4:
Comprobar configuraciones desde R1 con el comando:
*Debería dar algo así=
En este ejemplo crearemos dos VLANs en el Router R1 para ser asignadas independientemente en los Router R3 y R4
Partiremos creando las VLAN desde R1:
R1(config)#int f0/0
R1(config-if)#no shutdown *se debe de levantar la interfaz por la cual saldrán las subinterfaces VLAN
R1(config)#int f0/0.10 (para crear VLAN Nº10) *el 0.numero es porque la vlan es una subbred por eso sub interface)
R1(config-if)#encapsulation dot1q 10 *10 ya que es la vlan 10 (habilita 802.11)
R1(config-if)#ip add 10.0.0.1 255.255.255.0
R1(config-if)#end
R1(config)#int f0/0.20 (para crear VLAN Nº20)
R1(config-if)#encapsulation dot1q 20 *20 ya que es la vlan 20
R1(config-if)#ip add 20.0.0.1 255.255.255.0
--------CREAMOS SERVIDOR DHCP PARA OTORGAR DIRECCIONES---------
R1(config)#ip dhcp pool NOMBRESERVIDORDHCP *puede llevar cualquier nombre
R1(dhcp-config)#network 10.0.0.0 *[puede ir acompañado de la mascara igual (/24)]
R1(dhcp-config)#default-router 10.0.0.1
R1(config)#ip dhcp pool vlan20
R1(dhcp-config)#network 20.0.0.0
R1(dhcp-config)#default-router 20.0.0.1
Pasamos al Switch, R2 y creamos la base de datos de las VLANs:
R2#vlan database
R2(vlan)#vlan 10 name vlan10 *= vlan "NºVLAN" name "NOMBRECUALQUIERA"
VLAN 10 added:
Name: vlan10
R2(vlan)#vlan 20 name vlan20
VLAN 20 added:
Name: vlan20
R2(vlan)#apply
R2(vlan)#exit
R2#conf t *abreviado de "configure terminal"
R2(config)#int f0/0
R2(config-if)#switchport mode trunk (para que funcione transportando vlans entre interfaces que den con otro router y/o switch solamente)
R2(config-if)#no shut *abreviado de "no shutdown"
R2(config)#int f0/1
R2(config-if)#switchport mode access (para que funcione tal como el propio comando dice, accediendo a la vlan que se le asigne)
R2(config-if)#switchport access vlan 10
R2(config-if)#no shut
R2(config)#int f0/2
R2(config-if)#switchport mode access
R2(config-if)#switchport access vlan 20
R2(config-if)#no shut
Accedemos a R3 e intentamos obtener IP:
R3(config)#no ip routing *para que Router opere como PC
R3(config)#int f0/0
R3(config-if)#ip add dhcp
R3(config-if)#no shut
%DHCP-6-ADDRESS_ASSIGN: Interface FastEthernet0/0
assigned DHCP address 10.0.0.2, mask 255.255.255.0, hostname R3
Los mismo pasos para el cliente R4:
R4(config)#no ip routing
R4(config)#int f0/0 R4(config-if)#ip add dhcp R4(config-if)#no shut
%DHCP-6-ADDRESS_ASSIGN: Interface FastEthernet0/0
assigned DHCP address 20.0.0.2, mask 255.255.255.0, hostname R4
R1#show vlans
Comprobar configuraciones desde R2 con el comando:
*Debería dar algo así=
Comando adicionales vistos en esta configuración:
-IP ADD
-DHCP
-NO IP ROUTING
R2#show vlan-switch
Realizado esto ya conocerías como crear y configurar subinterfaces VLAN, el wn weno.
Comando adicionales vistos en esta configuración:
-IP ADD
-DHCP
-NO IP ROUTING
