• EtherChannel= En palabras simples; une varias interfaces como si fueran una sola, permitiendo configurar una interfaz lógica cuyas configuraciones son replicadas por el grupo de interfaces físicas que componen el EtherChannel (Port-Channel).

• EtherChannel= Tecnología de Cisco construida de acuerdo con los estándares 802.3 full-duplex Fast Ethernet. Permite la agrupación lógica de varios enlaces físicos Ethernet, esta agrupación es tratada como un único enlace y permite sumar la velocidad nominal de cada puerto físico Ethernet usado y así obtener un enlace troncal de alta velocidad. Los puertos usados deben tener las mismas características y configuración.

https://es.wikipedia.org/wiki/EtherChannel

• La mayoría de las tareas de configuración se pueden realizar en la interfaz EtherChannel (Port-Channel) en lugar de en cada puerto individual, lo que asegura la coherencia de configuración en todos los enlaces.

https://static-course-assets.s3.amazonaws.com/ScaN50ES/course/module3/3.1.1.2/3.1.1.2.html

• En Mikrotik existe una wea similar que se llama Bonding.

https://mum.mikrotik.com/presentations/CR18/presentation_5622_1532323354.pdf

Descargar programa y recursos utilizados: AQUÍ

En este practico veremos como se crea una interfaz EtherChannel unicamente por lo que omitiremos protocolos (PAgP y LACP) para otro caso.

Partiremos por vIOS-L2-1:

vIOS-L2-1(config)#int range gi 0/0 - 1          *int range gi 0/0 - 1= Interface range gigabitEthernet 0/0 - 1
vIOS-L2-1(config-if-range)#shutdown        [pa' que no mande weas antes de configurar correctamente]
 %LINK-5-CHANGED: Interface GigabitEthernet0/0, changed state to administratively down
 %LINK-5-CHANGED: Interface GigabitEthernet0/1, changed state to administratively down
 %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to downchannel [mensajes de que las interfaces se apagaron]
vIOS-L2-1(config-if-range)#channel-group 1 mode on  [aca automáticamente se crea una interfaz que es port-channel 1]
 Creating a port-channel interface Port-channel 1
vIOS-L2-1(config-if-range)#no shutdown   [volvemos a prender las interfaces]
 %LINK-3-UPDOWN: Interface GigabitEthernet0/0, changed state to up
 %LINK-3-UPDOWN: Interface GigabitEthernet0/1, changed state to up
 %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0, changed state to up
 %LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/1, changed state to up
 %LINEPROTO-5-UPDOWN: Line protocol on Interface Port-channel1, changed state to up  [este mensaje es nuevo debido a que se a creado el EtherChannel]

Repetimos los mismo pasos en vIOS-L2-2:

vIOS-L2-2(config)#int range gi 0/0 - 1

vIOS-L2-2(config-if-range)#shutdown

vIOS-L2-2(config-if-range)#channel-group 1 mode on
vIOS-L2-2(config-if-range)#no shutdown

Comprobamos configuraciones:
Desde todos los routers debería ser:

vIOS-L2-1#show etherchannel summary

vIOS-L2-2#show etherchannel summary

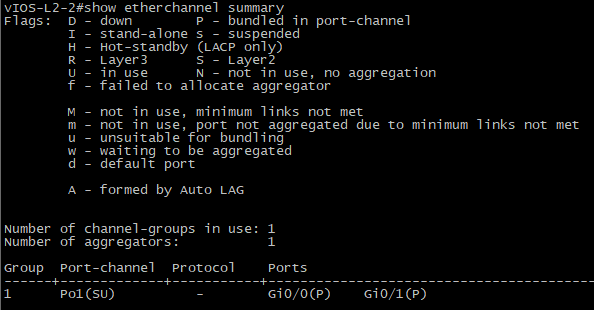

*Deberían dar algo así=

igual en la derecha nos informa que enlaces estan siendo usados (Gi0/0 y Gi0/1)

Comando adicionales vistos en esta configuración:
-HOSTNAME
-RANGE
