Frame-Relay Point-To-Point (PTP) | GNS3 | NETWORKING

el



  • DLCI= Data Link Connection Identifier | Identificador de conexión de enlace de datos.Valor (id/número) que se le asigna a una PVC (Circuito virtual permanente) o SVC (Circuito virtual conmutado) en una red Frame-Relay
http://aprenderedes.com/2007/02/frame-relay/ [explicados más a fondo]
  • Split Horizon= Prohíbe a un router publicar una ruta por la misma interfaz por la que se aprendió en primer lugar (no deja que una ruta que se conoce por una interfaz se propague por esa misma interfaz). El horizonte dividido es uno de los métodos usados para prevenir el problema de ciclos de enrutamiento o "cuenta hasta el infinito"; debido a los altos tiempos de convergencia del protocolo de vector de distancias.
https://es.wikipedia.org/wiki/Horizonte_dividido
  • PVC= Circuito virtual permanente, es un circuito virtual permanente establecido para uso repetido por parte de los mismos equipos de transmisión. En un PVC la asociación es idéntica a la fase de transferencia de datos de una llamada virtual. Los circuitos permanentes eliminan la necesidad de configuración y terminación repetitivas para cada llamada. Es decir se puede usar sin tener que pasar por la fase de establecimiento ni liberación de las conexiones.
https://es.wikipedia.org/wiki/Circuito_virtual
https://www.cisco.com/c/es_mx/support/docs/asynchronous-transfer-mode-atm/permanent-virtual-circuits-pvc-switched-virtual-circuits-svc/23520-pvcfaq-23520.html
  • Recomendado darles una hojeada:
http://sangoddess87.blogspot.com/2010/11/frame-relay-con-acceso-multipunto.html
https://aprenderedes.com/2007/02/frame-relay/
https://ccnadesdecero.es/como-configurar-frame-relay/

Descargar programa y recursos utilizados: AQUÍ

Frame-Relay permite que diferentes canales compartan una sola línea de transmisión, en palabras simples crea un camino virtual mediante subinterfaces y esa wea queremos hacer asi que partamos de una vez que me da lata escribir estas weas.
https://www.ecured.cu/Frame_relay
***Las Loopback no son obligatorias para que funcione, pero sirve tener una interfaz lógica funcionando en caso de caídas provocadas a nivel de hardware.

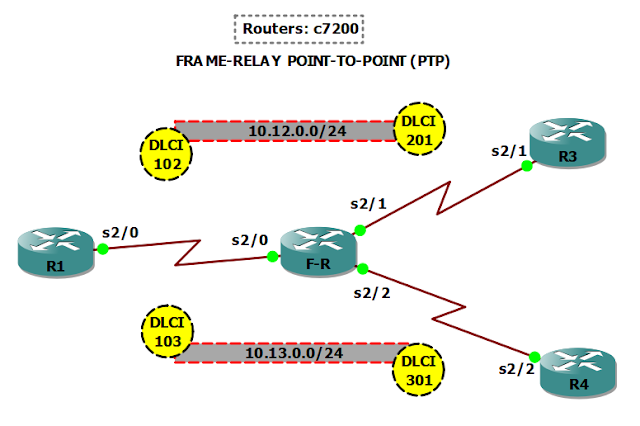

Partiremos por F-R (Frame-Relay):
F-R(config)#frame-relay switching

F-R(config)#int s2/0                        *int s2/0= interface serial 2/0

F-R(config-if)#encapsulation frame-relay
F-R(config-if)#clock rate 64000
F-R(config-if)#frame-relay intf-type dce
F-R(config-if)#no shut                      *no shut= no shutdown

F-R(config)#int s2/1
F-R(config-if)#encapsulation frame-relay
F-R(config-if)#clock rate 64000
F-R(config-if)#frame-relay intf-type dce
F-R(config-if)#no shut

F-R(config)#int s2/2
F-R(config-if)#encapsulation frame-relay
F-R(config-if)#clock rate 64000
F-R(config-if)#frame-relay intf-type dce
F-R(config-if)#no shut


F-R(config)#connect R1-R3 serial 2/0 102 serial 2/1 201
F-R(config)#connect R1-R4 serial 2/0 103 serial 2/2 301  [este segundo comando puede ir directamente tras el comando anterior, la wea funciona igual]

Siguiendo con R1:
R1(config)#int loopback 0
R1(config-if)#ip add 1.1.1.1 255.255.255.255        *ip add= ip address

R1(config)#int s2/0.1 point-to-point
R1(config-if)#ip add 10.12.0.1 255.255.255.0
R1(config-if)#frame-relay interface-dlci 102

R1(config)#int s2/0.2 point-to-point
R1(config-if)#ip add 10.13.0.1 255.255.255.0
R1(config-if)#frame-relay interface-dlci 103

R1(config)#router ospf 1
R1(config-router)#router-id 1.1.1.1               [puede omitirse, pero conviene para mantener conocimiento de donde se aprenden las redes]
R1(config-router)#network 0.0.0.0 255.255.255.255 area 0
(va en subinterfaces para evitar la wea de split horizon, va solo en R1 porque a este llegan dos conexiones por un mismo camino, en los demás (R2-R3) va la IP en la interfaz física directamente nomas)

Luego pasamos a R3:
R3(config)#int loopback 0
R3(config-if)#ip add 3.3.3.3 255.255.255.255

R3(config)#int s2/1
R3(config-if)#encapsulation frame-relay
R3(config-if)#ip add 10.12.0.2 255.255.255.0
R3(config-if)#ip ospf network point-to-point
R3(config-if)#no shut

R3(config)#router ospf 1
R3(config-router)#router-id 3.3.3.3
R3(config-router)#network 0.0.0.0 255.255.255.255 area 0

Continuamos con R4:
R4(onfig)#int loopback 0
R4(config-if)#ip add 4.4.4.4 255.255.255.255

R4(config)#int s2/2
R4(config-if)#encapsulation frame-relay
R4(config-if)#ip add 10.13.0.2 255.255.255.0
R4(config-if)#ip ospf network point-to-point
R4(config-if)#no shut

R4(config)#router ospf 1
R4(config-router)#router-id 4.4.4.4
R4(config-router)#network 0.0.0.0 255.255.255.255 area 0
Comprobamos configuraciones:
R1 debería ser (tanto como desde R3 y R4 igual seria valido):
R1#show frame-relay map
*Debería dar algo así=

Comprobamos conexión mediante sus DLCI:
R1 debería ser (desde R3 y R4 seria con las otras Loopback correspondientemente):
R1#traceroute 3.3.3.3

R1#traceroute 4.4.4.4
*Debería dar algo así=


Comando adicionales vistos en esta configuración:
-IP ADD
-HOSTNAME
-OSPF
-FRAME-RELAY

MÁS COMANDOS AQUÍ
