- DLCI= Data Link Connection Identifier | Identificador de conexión de enlace de datos.Valor (id/número) que se le asigna a una PVC (Circuito virtual permanente) o SVC (Circuito virtual conmutado) en una red Frame-Relay
- Split Horizon= Prohíbe a un router publicar una ruta por la misma interfaz por la que se aprendió en primer lugar (no deja que una ruta que se conoce por una interfaz se propague por esa misma interfaz). El horizonte dividido es uno de los métodos usados para prevenir el problema de ciclos de enrutamiento o "cuenta hasta el infinito"; debido a los altos tiempos de convergencia del protocolo de vector de distancias.
- PVC= Circuito virtual permanente, es un circuito virtual permanente establecido para uso repetido por parte de los mismos equipos de transmisión. En un PVC la asociación es idéntica a la fase de transferencia de datos de una llamada virtual. Los circuitos permanentes eliminan la necesidad de configuración y terminación repetitivas para cada llamada. Es decir se puede usar sin tener que pasar por la fase de establecimiento ni liberación de las conexiones.
https://www.cisco.com/c/es_mx/support/docs/asynchronous-transfer-mode-atm/permanent-virtual-circuits-pvc-switched-virtual-circuits-svc/23520-pvcfaq-23520.html
- Recomendado darles una hojeada:
https://aprenderedes.com/2007/02/frame-relay/
https://ccnadesdecero.es/como-configurar-frame-relay/
Frame-Relay permite que diferentes canales compartan una sola línea de transmisión, en palabras simples crea un camino virtual mediante subinterfaces y esa wea queremos hacer asi que partamos de una vez que me da lata escribir estas weas.
https://www.ecured.cu/Frame_relay
***Las Loopback no son obligatorias para que funcione, pero sirve tener una interfaz lógica funcionando en caso de caídas provocadas a nivel de hardware, tambien las vamos utilizar para verificar todo más tarde.
Partiremos por el router F-R (Frame-Relay):
Router(config)#hostname F-R *[no obligatorio es para guiarse mejor, vo poni lo que querai]
F-R(config)#frame-relay switching
F-R(config)#int s2/1 *int s2/0= interface serial 2/1
F-R(config-if)#encapsulation frame-relay
F-R(config-if)#clock rate 64000
F-R(config-if)#frame-relay intf-type dce
F-R(config-if)#no shut *no shut= no shutdown
F-R(config)#int s2/2
F-R(config-if)#encapsulation frame-relay
F-R(config-if)#clock rate 64000
F-R(config-if)#frame-relay intf-type dce
F-R(config-if)#no shut
F-R(config)#int s2/3
F-R(config-if)#encapsulation frame-relay
F-R(config-if)#clock rate 64000
F-R(config-if)#frame-relay intf-type dce
F-R(config-if)#no shut
F-R(config)#connect R1-R2 serial 2/1 102 serial 2/2 201
F-R(config-connection)#connect R1-R3 serial 210 103 serial 2/3 301 [este segundo comando puede ir directamente tras el comando anterior, la wea funciona igual]
Siguiendo con R1:
R1(config)#int loopback 0 [las loopback son solo para tirar tracert, pueden no ir]
R1(config-if)#ip add 1.1.1.1 255.255.255.0 *ip add= ip address
R1(config)#int s2/1
R1(config-if)#ip add 10.123.0.1 255.255.255.0
R1(config-if)#encapsulation frame-relay
R1(config-if)#ip ospf network point-to-multipoint
R1(config-if)#no shut
R1(config)#router ospf 1
R1(config-router)#router-id 1.1.1.1 [puede omitirse, pero conviene para mantener conocimiento de donde se aprenden las redes]
R1(config-router)#network 0.0.0.0 255.255.255.255 area 0 [le dice que comunique todas las redes]
Pasamos a R2:
R2(config)#int loopback 0
R2(config-if)#ip add 2.2.2.2 255.255.255.0
R2(config)#int s2/2
R2(config-if)#ip add 10.123.0.2 255.255.255.0
R2(config-if)#encapsulation frame-relay
R2(config-if)#ip ospf network point-to-multipoint
R2(config-if)#no shut
R2(config)#router ospf 1
R2(config-router)#router-id 2.2.2.2
R2(config-router)#network 0.0.0.0 255.255.255.255 area 0
%OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Serial2/2 from LOADING to FULL, Loading Done [mensaje de que se establecio conexion con router R1]
Terminamos con R3:
R3(config)#int loopback 0
R3(config-if)#ip add 3.3.3.3 255.255.255.0
R3(config)#int s2/3
R3(config-if)#ip add 10.123.0.3 255.255.255.0
R3(config-if)#encapsulation frame-relay
R3(config-if)#ip ospf network point-to-multipoint
R3(config-if)#no shut
R3(config)#router ospf 1
R3(config-router)#router-id 3.3.3.3
R3(config-router)#network 0.0.0.0 255.255.255.255 area 0
%OSPF-5-ADJCHG: Process 1, Nbr 1.1.1.1 on Serial2/3 from LOADING to FULL, Loading Done
Con el siguiente comando:
R1#traceroute 2.2.2.2
R1#traceroute 3.3.3.3
R2#traceroute 1.1.1.1
R2#traceroute 3.3.3.3
R3#traceroute 1.1.1.1
R3#traceroute 2.2.2.2
Comprobar que funciono desde router F-R:

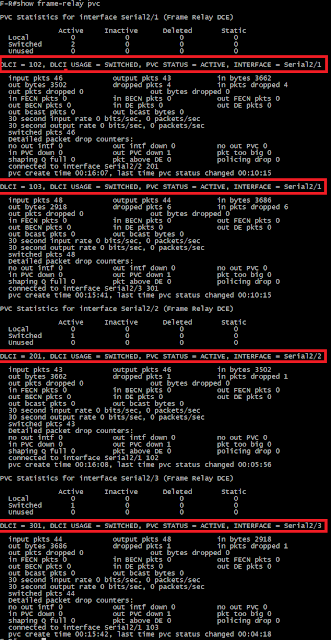

Frame-relay#show frame-relay pvc
*Debería dar algo así (ACTIVATE)=
Comprobar tabla enrutamiento:
*Debería dar algo así (donde veremos como se lograron conocer 2 direcciones mediante la misma interfaz e IP)=R2#show ip route
Comprobar mapa Frame-Relay desde R1:
*Debería dar algo así (mostrar las distintas direcciones junto a su canal (DLCI) por el cual se comunican a traves de la misma interfaz)=R1#show frame-relay map
Comando adicionales vistos en esta configuración:
-IP ADD
-HOSTNAME
-OSPF
-FRAME-RELAY
